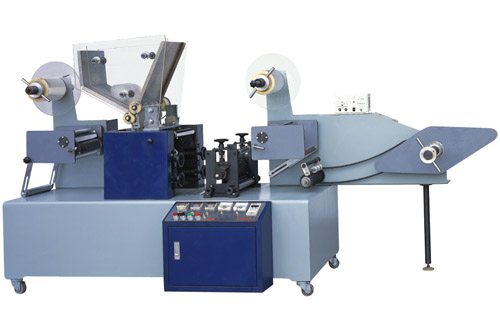

包装对象为聚丙烯饮料吸管,使用的包装材料为可热封的BOPP、PET等,饮管经包装要求排列式布置,间隔均匀,相连两支软管中间均要经过非连续切割,这样能按一定数量绕成卷,又能较易单支撕开,由此分析吸管包装机工作原理应是:双层塑料薄膜在加热状态下封压、切割而复合成形。
吸管包装机按工作要求应有吸管贮存供送、包装膜供送、横封纵封、成品输出等功能,饮料管包装机的吸管贮存与供送结构原理如图1所示。

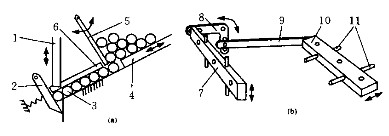

图1 吸管贮存与供送结构原理图
1.插刀 2.挡板 3.吸管 4.推板 5.摆板 6.压条7.插刀座 8.摇块 9.连杆 10滑块 11.导柱
图(a)为吸管供送原理图,1是作上下往复运动的插刀,它往下运动时能将第一支吸管3压下,推开挡板2,进入下道工序。当插刀往上运动,挡板复位,后面的一支吸管下滑,并被挡板止位。贮存在料斗中的吸管在推板4的往复运动和摆板5的来回摆动作用下被陆续送入压条和底板之间,然后依次送到挡板处。
