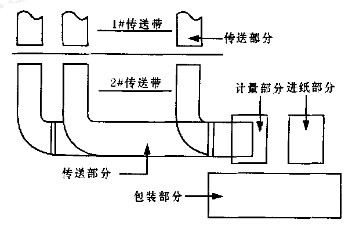

图1 全自动挂面包装机的组成
全自动挂面包装机主要由传送、计量、包装、进纸四部组成,如图1所示.
1.1 传送部分
1.2 计量部分 1.3 包装部分 1.4 进纸部分
传送部分是将挂面机各个传送带上的挂面叠加起来送到一个传送带上(即1#传送带),再由1#传送带将挂面送入计量部分.这样可以解决由于挂面在烘烤时的粗细不一引起在多刀切断时造成每条传送带上的挂面也粗细不一,从而引起计量不准的缺点.
计量部分主要由计量传送带、控制漏斗、电子称和推杆四部分组成.计量传送带将1#传送带的挂面整理齐后经计量漏斗进入电子称的挂面槽内,达到重量后推杆将挂面推到包装槽内.如果包装架在初始位置,则推杆将挂面推到包装槽内,推杆推完后快速返回初始位置并启动控制板快速反转回到初始位置,计量传送带同时工作计量下一包挂面[1].
包装部分主要由包装架、包装架导轮、包装带、包装槽四部分组成:①推杆将挂面推到包装台后包装架向前运行,包装电机先倒转0.5s后开始正转包装,包装完后机架快速返回,当回到进纸位时启动进纸一张;②包装机架到初始位置时传送部分推杆推入一包挂面继续包装;③纸槽内无纸时包装机架完成包装退回回到初始位置后停止工作,当纸槽内有纸后继续工作[2].
进纸部分主要由纸槽、压纸轮、出纸轮、推手、打号机、刷浆轮、胶水容器七部分组成:①机器在启动时先启动压纸轮,压纸轮带动一张纸送到出纸轮后停下,打号电磁铁断开进行打号,打完号后打号电磁铁吸合,启动出纸轮.当纸张后沿过出纸轮后停出纸轮并启动推纸轮电机,将纸推到包装台上;②由于刷浆轮与出纸轮同轴,刷浆轮的上半部在胶水槽内,胶水槽的下边缘与刷胶轮之间的缝隙很小,只有当刷浆轮转动时才能将胶水带出,所以当纸张经过出纸轮时刷胶轮自动在其上面刷上胶[3];③打号部分由打号电磁铁、色带、色带电机、号码条四部分组成.色带位于号码条的上部,而打号电磁铁位于色带的上方,当纸从色带上方经过时,打号电磁铁落下,号码条将日期印到纸上;④纸槽内有光电开关,所以无纸时可以进行声光报警,同时包装部分包装一包后停止工作,待有纸后,机器继续工作⑤纸槽内放进纸后纸槽上升,直到第一张纸顶住压纸轮且压纸轮开关闭合后0.5s停止上升.以后每当压纸轮开关断开纸槽就上升[4].另外,包装机还有记数、显示装置和断电保护.
