在化学工业生产中,特别是精细化工生产中的液体产成品包装工序,常常要用到定量灌装装置,或是产成品的小包装,或是购入的液体产品的大包装分装为小包装,比较典型的就是润滑油生产厂生产的汽油机油、柴油机油等各种车用润滑油、防冻液等,由于产品的规格型号多,购置一套自动化程度较高的灌装线对于小型企业不一定很合适,一是价位太高投入太大,二是对多品种市场份额小的产品,因使用不灵活而显得不太适用。为解决这一比较实际的问题,结合实际生产情况,昱庄机械自行设计制作了一套带有4喷嘴的容积在-定范围内可调的容积式润滑油灌装机,经使用效果良好。现将其工艺原理及重要的部件结构介绍如下.



润滑油灌装机工艺原理

灌装机工艺原理图

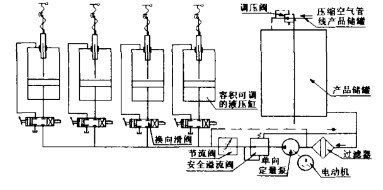

图1 灌装机工艺原理图

这种容积可调的简易润滑油灌装机的组成比较简单,主要由容积可调的液压缸、换向滑阀、节流阀、安全溢流阀、单向定量泵、过滤器等组成,其工艺原理见图1,为降低制造成本,与换向滑阀相连接的管路采用特制接头,用价廉的铝塑复合管连接。如果采用带有溢流安全阀的齿轮泵,则可以省去安全溢流阀和节流阀。对于有较方便获得压缩空气气源的企业,也可采用压缩空气对产品储罐加压送料的方式对液压缸供料,此时可以省去节流阀、安全溢流阀、单向定量泵,无疑这将大大节省设备资金投入。但为了保证


包装好的成品的清洁,在供料主干管线与产品储罐之间要继续保留过滤器,如图中虚线所示。值得注意的是,在产品储罐的压缩空气入口之前需要加调压阀,.~03a使空气的压力控制在02.MP之间,如果产成品油储罐的耐压达不到此压力要求,可以在储罐与过滤器之间加设一个专用的小型的压料灌即可。2液压缸的结构除灌装机的机架、操作台案等部件外,液压缸是该灌装机的关键部件,它的构成见图2所示。为了使它具有灵活的调整性,在液压缸的上端盖安置有调节一轴和调节螺杆,上部的螺纹套、调节轴和调节螺杆的长度根据调节容积的范围确定,由调节轴端的入缸深度控制内部活塞的行程,以达到控制容积的目的。

容积可调的液压缸结构图

图2 容积可调的液压缸结构图
