杂粮包装机

访问量: 2661 作者: 本站编辑 发布时间: 2020-01-07 来源: 本站

现代包装技术日益向着高度机械化和自动化的方向发展,各类物品的包装作业。大多数都采用了自动包装机械和自动包装生产线来完成。相比之下,农产品的包装发展稍有不足,昱庄结合杂粮生产的实际情况研制了小杂粮自动定量包装系统的控制系统。

杂粮包装机自动控制系统介绍



杂粮包装机系统原理

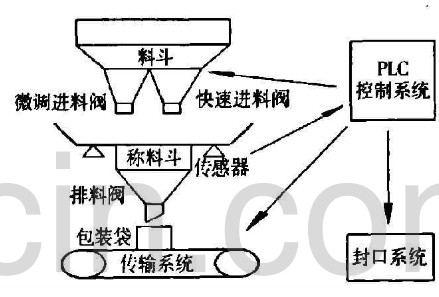

图1杂粮包装机系统原理

可编程控制器在机电一体化产品中应用范围极广,具有工作可靠、可与工业现场信号直接输入输出连接、组合灵活、编程容易、安装简单、维修方便、运行迅速等优点。

杂粮包装机组成



杂粮包装机系统主要由主控单元、电子称重计量单元、物料传输单元和封口单元等组成。主控单元是由PLC及其相应的控制执行电路组成的,主要实现了定量称重包装系统各个工序的自动控制功能。电子称重计量单元是由称重传感器及相应的测量和显示仪表构成,实现了小杂粮的称重分包和单包装质量数字显示。物料传输单元主要是由电动机控制的链传动系统组成,实现了对包装件的传送。封口单元按产品和包装的不同自动执行封包动作。系统基本构成见图1。

杂粮包装机原理

杂粮包装机系统以传感器的输出信号为判断依据,实现物料的自动定量包装。其基本工作过程分为称量、排料、传输和封口4个阶段。

称量开始时,PLC控制器控制料斗的进料阀打开,当称量斗中物料达到加料阈值时,进料阀关闭,称量过程完成。接着套上包装袋,并启动夹具。打开称量斗的排料阀,物料进入包装袋中,当排料完成后关闭排料阀。夹具装置松开.装有物料的包装袋落到输送带上,由传输单元送至封口单元,完成封口工序,见图2。

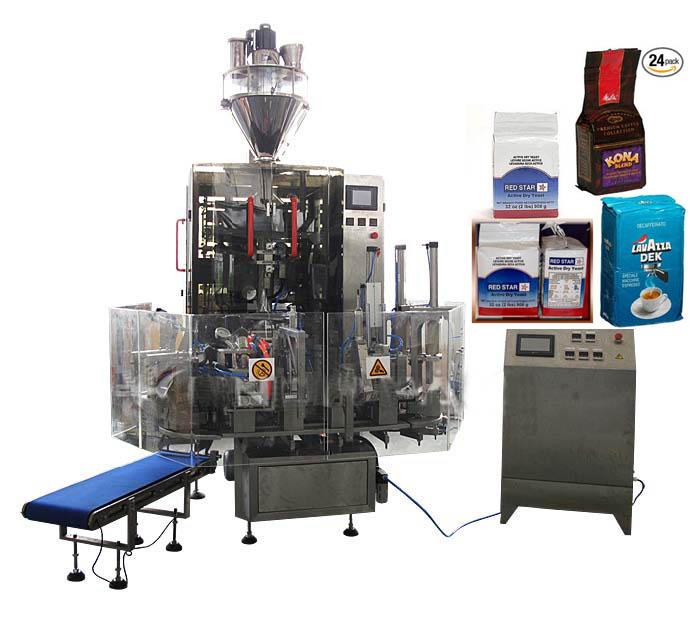

杂粮包装机

×
