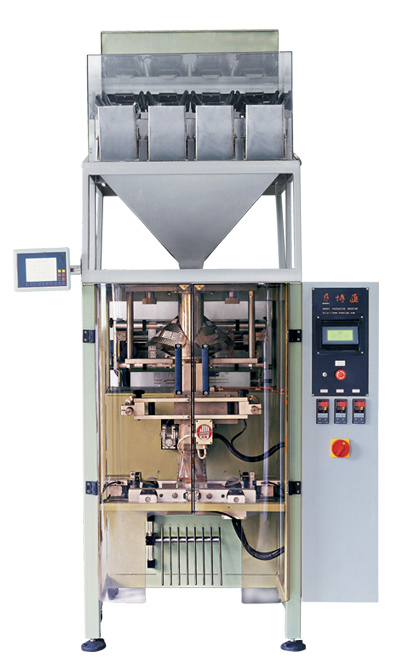

定量包装机





昱庄生产的全自动定量包装机,按计量斗形式主要分为有斗式和无斗式;按重量形式主要分为净重式和毛重式,但大都采用模块化设计思路。设计的样机采用无斗式毛重进行称量,主要由储料仓、皮带给料机、过渡器、截料装置、称重单元、夹袋装置、气动部分、缝包部分、成品输送部分以及电气控制单元等组成。自动定量包装机结构组成如图1所示:

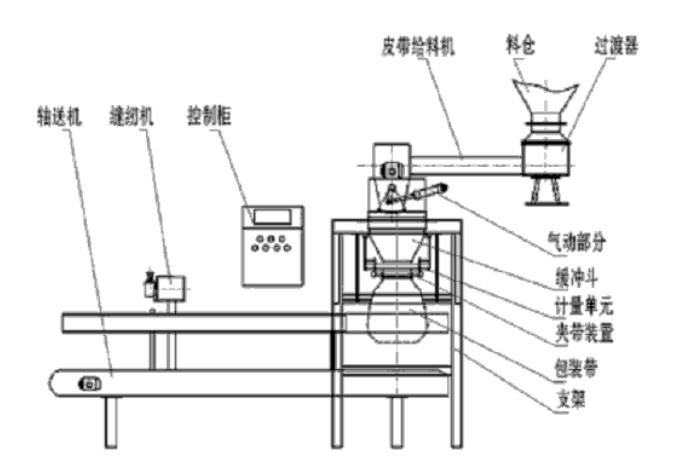

自动定量包装机结构组成

图1  自动定量包装机结构组成

定量包装机主要技术指标

全自动定量包装机的最大秤量为25~100kg;称量速度为6~10袋/分;称量精度为±0.5%~±1.0%;平均功耗约为5kw。

皮带给料机

给料部分形式较多,通常有直落式、螺旋给料、刮刀式、振动式和皮带给料等,根据物料的不同可选择不同的方式,这一部分选择是否合适直接影响到定量包装机的速度和精度。由于饲料行业工艺的特殊性,为克服采用漏斗式易堵料、螺旋或刮刀易使物料破碎、振动给料粉尘污染严重等问题,为此,在该定量包装机中我们选用皮带给料的方式。

称重单元

称重部分主要由称重斗、称重传感器、称重显示控制器等组成,能够完成物料的准确计量,并能发送控制系统所需的控制信号:超、欠量信号,预置提前量信号、提前量信号、目标值信号、4~20mA模拟量信号及标准的RS232/485信号。


夹带接料斗

全自动定量包装机夹带部分为圆形,可保证夹袋后的密封性,并流有排气口,使袋内的粉尘及空气及时排出,该部分主要依靠气动执行元件完成其各项动作。

×
