大袋包装机

访问量: 589 作者: 本站编辑 发布时间: 2020-01-07 来源: 本站

昱庄大袋包装机具有包装速度快、称量精度高、性能稳定可靠、使用维修方便等优点。
同时,包装袋可重复利用,降低包装成本,减少环境污染。特别是考虑到劳动力的成本,昱庄大袋包装机自动套袋装置受到很多使用单位的青睐。



套袋包装机原理图

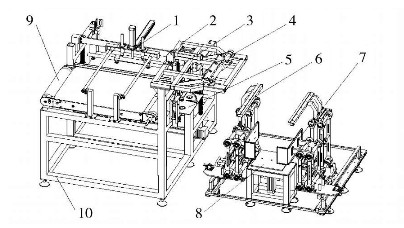

图1 套袋包装机原理图
1-供袋组件  2-送袋组件  3-上开袋口组件4-夹袋口组件  5-下开袋口组件  6-整袋口组件7-推包组件  8-托包组件  9-移袋组件  10-机架

自动套袋装置工作原理及其结构组成

自动套袋包装机工作原理

自动套袋包装机原理如图1所示[2],首先供袋组件1将包装袋从储袋库中吸取,并送入到移袋装置9的输送皮带上,再由输送皮带将包装袋送到固定在机架10的托台上,后由上开袋口组件3与下开袋组件5共同作用,将包装袋袋口吸开,此时送袋组件2上的拉袋钩入袋口内,夹袋口组件4夹紧袋口两端,并在送袋组件2上的气缸作用下,将包装袋由水平位套到垂直位的包装机导料管上,此时,套袋装置已经自动完成了供袋、上袋、套袋等动作。本装置除完成套袋功能外,还需完成充填好的包装物的袋口整形(整袋口组件6),整形好的袋口在托包组件8与推包组件7作用下,送入到下一工位封口。


大袋包装机还要求各组件与控制系统能协调配合,保证能自动检测包装袋上下料位、自动填补吸袋位、每次只吸一条包装袋、无空吸、漏吸现象,且开袋自如、开度可调、夹袋可靠[3]。大袋包装机以期
完成每分钟能输送19条包装袋(包装袋尺寸为1020∀550mm)的套袋任务。



大袋包装机能自动完成袋子送入导料管,自动完成每分钟13包的工作量。为提高系统运行效率,优化处理了供袋组件的结构参数,取得完美成功。
